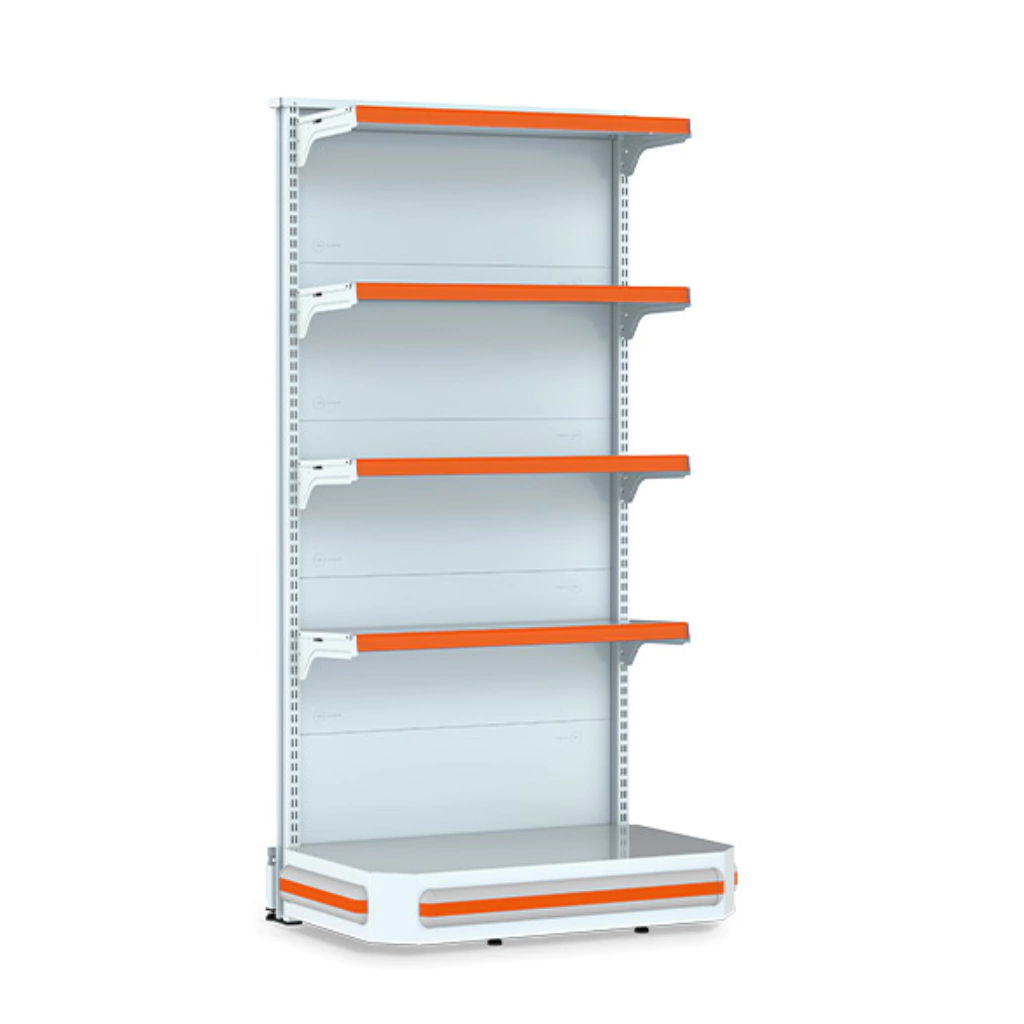

Gôndola Fit 60 Ponta Integrada

Ao integrar‐se rigidamente ao corpo da gôndola linear por meio de travessas “H-Lock” de aço estampado, a Fit 60 Ponta Integrada elimina esse gargalo, pois transfere parte do peso e dos esforços de torção para as colunas já ancoradas do módulo vizinho. O resultado é uma ponta de 600 mm de profundidade, sólida como um bloco único, capaz de suportar até 130 kg distribuídos por prateleira – valor necessário para packs de refrigerante, latões de tinta, rações de 15 kg ou kits dermocosméticos em displays acrílicos –, mas que se monta em pouco mais de vinte minutos sem furar o piso extra nem desalojar clientes durante o expediente. Assim, o investimento retorna não apenas na forma de vendas adicionais, mas também em horas de obra poupadas, menores riscos de desalinhamento futuro e ganho de área de exposição sem sacrificar milímetros de corredor.

1. Concepção estrutural: por que a integração muda as regras do jogo

A maioria das pontas tradicionais depende de pés‐nível independentes ou de ancoragem própria, criando uma linha de montagem duplicada: primeiro monta‐se a gôndola linear, depois a ponta, e só então se tenta alinhar prateleira por prateleira. A Fit 60 Ponta Integrada inverte o processo. Ela utiliza colunas principais 70 × 50 mm com parede de 2,3 mm, iguais às do módulo reto, mas adiciona nelas três janelas de encaixe para a travessa H-Lock – peça de chapa 3 mm dobrada em duplo “C” que trabalha como pórtico, travando ponta e corpo em três planos (horizontal, vertical e torcional). Quando o instalador encaixa o H-Lock e bate dois pinos autoblocantes, cria um “monobloco” que resiste a 550 N·m de momento de arranque, suficiente para colisões acidentais de carrinho cheio sem desalinho de rasgos. Esse método reduz em quarenta por cento o tempo de alinhamento, porque as furações a cada 25 mm permanecem perfeitamente coplanares nos dois lados, dispensando régua a laser para cada prateleira.

Os planos de carga recebem chapas de 1,0 mm com dobras frontais e traseiras de 30 mm, formando viga caixão que limita a flecha a ≤ L/190 mesmo na prateleira superior, ponto onde o momento fletor é mais crítico. Ensaios dinâmicos com packs de doze garrafas PET arremessados de cinquenta centímetros confirmaram deflexão reversível – a peça retorna à posição inicial sem “barriga”. A base é um retângulo fechado onde dois pés internos se ligam às colunas da gôndola linear; os pés externos têm sapatas M18 com base de nylon, curso de vinte milímetros, suficientes para neutralizar ondulações de piso típico de shopping ou supermercado sem calços improvisados de madeira.

2. Especificações técnicas em tabela de consulta rápida

3. Dimensões padronizadas e cálculo de área útil

Nota: acima de 1 800 mm, a recomendação de 120 kg por prateleira garante flecha invisível (≤ L/200) e centro de gravidade abaixo de dois terços da altura, dispensando contravento adicional.

4. Processo de instalação em oito passos claros

1. Marque eixo do corredor com laser; garanta que o centro da ponta mantenha alinhamento com o módulo linear vizinho para efeito vitrine sem degraus.
2. Posicione colunas externas da ponta e rosqueie sapatas até a bolha zero; não fixe no piso ainda.
3. Solte tampas dos rasgos H-Lock nas colunas do corpo linear, deslize travessa até encostar na coluna da ponta, batendo pino autoblocante. Repita superior e mediano.
4. Aperte parafusos M12 (torque 45 N·m) que unem H-Lock à coluna lateral; isso cria o monobloco.
5. Encaixe longarinas no primeiro rasgo (200 mm), bata levemente com martelo nylon, coloque pino de segurança.
6. Monte as demais longarinas respeitando passo 25 mm; verifique alinhamento de face com linha de referencial laser.
7. Apoie prateleiras lisas ou perfuradas; clipar grade frontal se a categoria de produto exigir.
8. Teste de carga: distribua 85 % da carga nominal em cada nível, aguarde 15 min, meça flecha (máx. 5 mm). Se ok, libere para merchandising.

Tempo para duas pessoas: 22–26 min dependendo da altura.

5. Aplicações práticas e planogramas recomendados

5.1 Minimercado premium

• Topo (0 °) — rótulos de vinho tinto 750 ml; atraem tíquete alto logo na entrada.
• Segundo nível (5 °) — snacks de batata doce 45 g; coloridos, estímulo visual.
• Terceiro (10 °) — chocolates bean-to-bar; storytelling de produto artesanal.
• Quarto (5 °) — caixas de bombom família; compra de impulso.
• Base (0 °) — packs de água alcalina 6 × 1 L; lastro de preço.

5.2 Farmácia formato store-in-store

• Topo — dermocosmético importado; margem > 40 %.
• N2 — protetor solar spray FPS 70; sazonalidade alta.
• N3 — vitaminas efervescentes; cross com hidratação.
• N4 — fraldas G-XG; embalagem volumosa, giro diário.
• Base — refil de lenços umedecidos; pacote 1 kg gera impacto.

5.3 Pet shop urbano

• Topo — brinquedos em blister pendurados em gancho 200 mm.
• N2 — snacks caninos naturais (sachê 80 g).
• N3 — ração premium 3 kg, bolsa laminada.
• N4 — areia sílica 4 kg, pacote stand-up.
• Base — ração econômica 15 kg, saco rústico.

6. Checklist de manutenção semestral

Tempo: 15 min por módulo; investimento de manutenção irrisório frente a 12-15 anos de ciclo de vida.

7. Benefícios competitivos condensados

1. Integra coluna da ponta ao corpo linear, dispensando pés extras e economizando tempo de montagem.
2. Capacidade de 130 kg prateleira em 600 mm de profundidade, ideal para packs pesados.
3. Flecha controlada por viga caixão; rótulo permanece alinhado, reforçando imagem premium.
4. H-Lock cria monobloco que suporta 550 N·m sem contraventar, mantendo corredor limpo.
5. Sapatas M18 com base nylon protegem piso e oferecem ajuste fino sem calços.
6. Compatível com etiqueta eletrônica ESL e iluminação 12 V de baixo consumo.
7. Programa de logística reversa concede 10 % de desconto na troca por modelo atualizado.

8. Indicadores de retorno financeiro

Payback < 1 ano e meio mesmo em cenário conservador, sem considerar ganho extra por merchandising de marca que paga para ocupar a ponta.

9. FAQ – dez respostas objetivas

1. Preciso usar parafusos a mais na H-Lock?
Não, dois pinos autoblocantes por travessa são suficientes.

2. A prateleira perfurada diminui capacidade?
Cai de 130 kg para 120 kg por causa dos furos, ainda acima da média do mercado.

3. LED de 8 W eleva temperatura do produto?
Não, fita permanece abaixo de 30 °C após doze horas.

4. Sapata funciona em piso vinílico click?
Sim, base nylon distribui bem a carga; disco de EVA opcional.

5. Posso mixar prateleira lisa e perfurada?
Sim, longarina aceita qualquer combinação.

6. É possível ângulo diferente de 90°?
Sob encomenda, 60° ou 45° com coluna especial.

7. Cromia personalizada?
Qualquer cor RAL sob pedido mínimo de 50 módulos.

8. Garantia padrão?
Dois anos pintura/estrutura; cinco anos soldas.

9. Desmontagem total?
Entre oito e dez minutos sem furadeira.

10. Vida útil real?
Doze a quinze anos com checklist semestral.
